什么是SMT?SMT技术优点特点有哪些
日期:2022-10-21 14:11
作者:j9九游会
浏览量:2778

什么是SMT

SMT是surface mounted technology 的简称,也可以称为表面贴装技术,是一种PCB电路板印刷工艺。SMT的主要作用是在对PCB进行加工时,将各种无引脚、短引线的元器件安装在PCB或者基板表面,然后再通过流焊、浸焊的方法将元器件安装好。


SMT技术的优点和特点有哪些?

⑴、电子元器件本身非常小;

⑵、电子元器件在PCB板、基板上的密度高,整板体积变小;

⑶、板的功能稳定性和可靠性、防震能力强;

⑷、焊点缺陷率低,品质稳定;

⑸、高频特性好,减少电磁和射频干扰;

⑹、节约电能和材料;

⑺、有利于加工车间生产自动化;

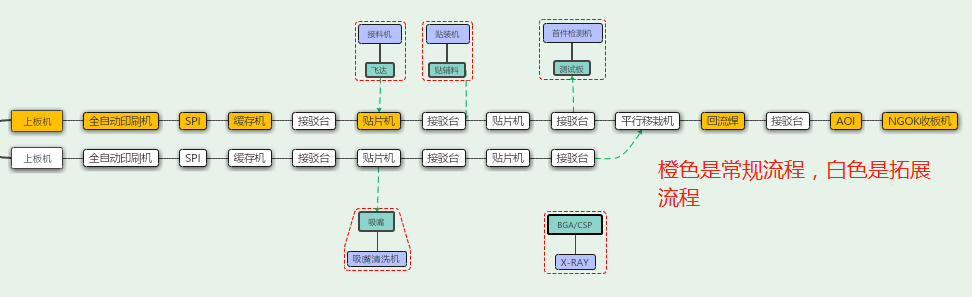

SMT工艺流程有哪些?

SMT工艺流程主要经过以下步骤:丝印、点胶、贴装、固化、回流焊接、清洗、检测、返修。具体的过程是将准备好的PCB板或者基板先行进行丝印,可以将焊膏、贴片胶漏印到PCB焊盘上,为元器件的焊接做准备,这时期用到的设备被称为丝网印刷机,属于SMT生产线的前端。丝印完成后会进行点胶,用于将元器件固定到PCB板上,设备被称为点胶机。点胶完成后,需要将表面元器件准确安装到PCB的位置上,设备被称为贴片机。贴片完成后需要将贴片胶融化,使得元器件与板粘连再一起变得更牢固,这种设备被称为固化炉。回流焊接是将焊膏融化,使得表面元器件与PCB板牢固粘连在一起,设备被称为回流焊炉。之后的流程是进行清洗,需要将板上残留的助焊剂、焊接残留物清除,设备被称为清洗机。清洗组装好的PCB板,需要进行质量检测,即检测PCB板和基板上的元器件焊接质量和位置,以及整体板的性能是否符合质量规范,通常检测设备被称为首件检测仪。如果首件检测合格,那么后续的SMT工艺流程可以进行批量的生产,如果检测不合格,那么就需要进行相关设备调整,否则大批量生产出现检测不合格,那么返修的人工和时间成本是非常巨大的。


值得注意的是SMT的贴片工艺有多种,例如单面组装、双面组装以及混装工艺。这使得上述SMT工艺流程会出现一些变化,具体各流程之间的顺序,会根据贴片工艺不同而不同。


总结:SMT技术是现在电子设备发展的主要技术工艺,SMT独特的技术特点,使得电子设备更加小型化、轻便化,也能够为人们节约更多的材料和能源。
